Ausgangslage: Vollständiger Umstieg auf Digitalbetrieb
Ein Besitzer einer LGB-Elok wünschte sich für seine RhB Ge 4/4 den vollständigen Umstieg auf Digitalbetrieb. Zusätzlich sollten eine Innenbeleuchtung, ein LED-Umbau sowie ein kraftvoller, authentischer Sound integriert werden.
Der Auftrag war entsprechend klar: Es soll richtig gut werden. Keine Kompromisse bei den Komponenten, sauber ausgeführt – und das Ergebnis soll viele Jahre halten.
Herausforderung: Pantographensteuerung im Digitalbetrieb erhalten
Die RhB Ge 4/4 verfügt serienmäßig über eine analoge Pantographensteuerung, bei der sich die Stromabnehmer fahrtrichtungsabhängig heben und senken. Ziel war es, diese Funktion auch im Digitalbetrieb beizubehalten – ohne die kostenintensive Neukonstruktion der gesamten Pantographen-Mechanik.
Eine Besonderheit, die im analogen Betrieb selbstverständlich ist – im Digitalbetrieb aber eine eigene Lösung erfordert.
Hierfür entwickelte ich eine maßgeschneiderte, kostengünstige Relaisschaltung, mit der sich die bestehende Technik zuverlässig in das digitale System integrieren ließ. Der Decoder gibt das Fahrtrichtungssignal an die Schaltung weiter, die darüber den entsprechenden Stromabnehmer ansteuert.
Umsetzung: Sauber verbaut, professionell integriert
Wie bei all meinen LGB-Umbauten erhielt die Lok einen speziell angefertigten Decoder- und Lautsprecherhalter für eine saubere und professionelle Integration. Dank des vorhandenen Platzangebots konnte ein hochwertiger, groß dimensionierter Lautsprecher verbaut werden, der für ein besonders voluminöses Klangbild sorgt.
Decoder & Lautsprecherhalter
Angefertigter Halter für saubere, vibrationssichere Montage aller Komponenten.
Relaisschaltung
Maßgeschneiderte Schaltung zur fahrtrichtungsabhängigen Pantographensteuerung via Decoder-Ausgang.
Sound & LED-Umbau
Hochwertiger Lautsprecher, abgestimmtes Soundprojekt und neue LED-Beleuchtung inkl. Innenbeleuchtung.

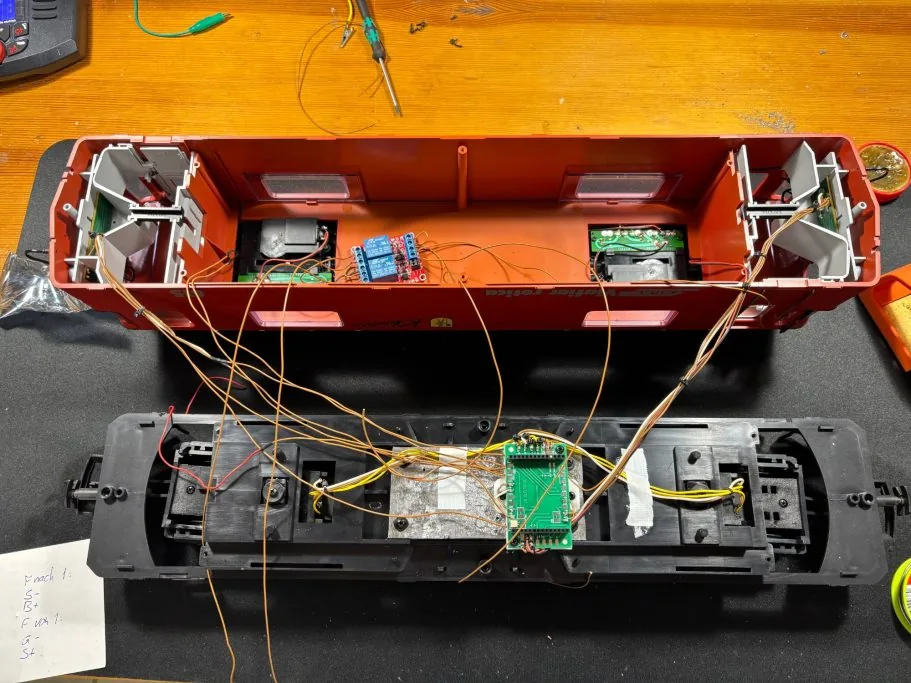

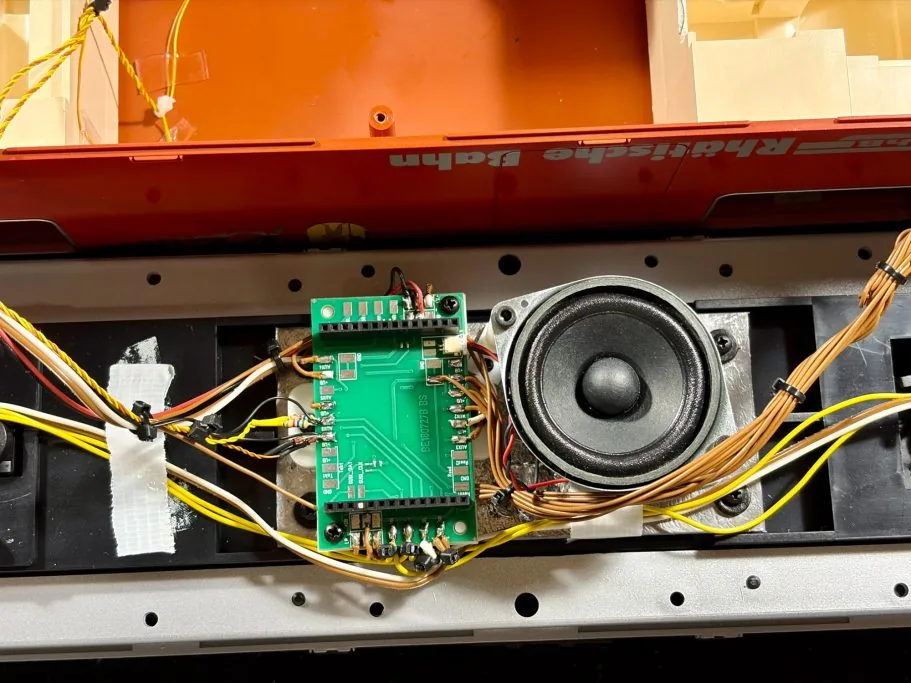

// Verkabelung in Zwischenschritten – von der ersten Verlegung bis zur fertigen Integration aller Komponenten
Eine Lokomotive auf dem neuesten Stand – ohne Kompromisse
Der Kunde verfügt nun über eine RhB Ge 4/4 mit allen Funktionen einer aktuellen digitalen LGB-Elok: vollwertiger Digitalbetrieb, authentischer Sound, LED-Beleuchtung, Innenbeleuchtung – und die fahrtrichtungsabhängige Pantographensteuerung funktioniert wie im analogen Original.
Viele ältere Großbahnmodelle besitzen analoge Steuerfunktionen, die auf den ersten Blick nicht mit Digitalbetrieb kompatibel erscheinen. Oft lässt sich mit einer einfachen Relaisschaltung eine kostengünstige Lösung finden, die das Original-Verhalten vollständig erhält – ohne aufwendige Mechanik-Umbauten.
